Tecnologías de RTU’s
RTU RF G3,G4,G4.5
Los sistemas de RTU’s por RADIO G3, G4, G4.5 son sistemas inalámbricas, que permiten a los controladores compatibles controlar y monitorear dispositivos ubicados lejos del controlador, sin tener ningún cable en el campo.
Los diferentes números (G3, G4, G4.5) representan el hardware que usamos en cada generación, los componentes que usamos en cada una de las generaciones son más nuevos y modernos que la generación anterior y por lo tanto, el sistema lograba tener mejor rendimiento (mayor distancia, mejor filtración de ruido, mejor separación de frecuencias)

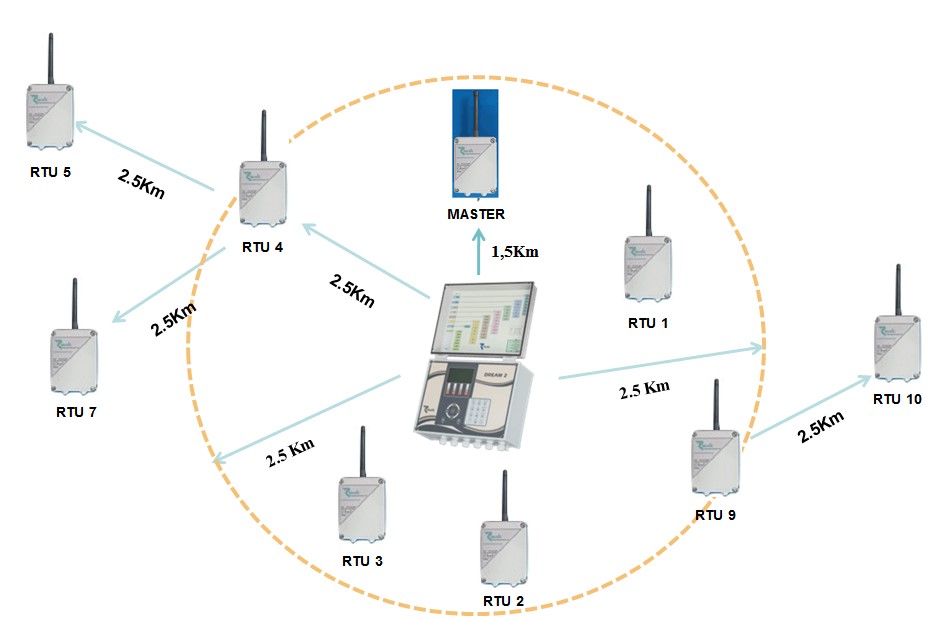

El sistema consta de tres partes principales:
- Interface RF – comunica con el controlador / unidad de UNILINER en un lado y con la antena master en el otro lado.
- Antena master – la antena central, comunica con la INT RF en un lado y con las RTU’s de RF en el otro lado.
- RTU RF – la RTU (unidad terminal remota) de RF (RADIO FREQUENCIA) es básicamente un controlador simple y pequeño que realiza todo lo que el INT RF le indique.
- Controlar:
- Bombas
- válvulas
- Inyectores de fertilizantes
- Filtros
- Monitorear:
- Medidores de agua
- medidores de fertilizantes
- Flotadores de agua (reservorios y tanques)
- Sensor de presión
- Sensor de presión diferencial
- Sensores analógicos: temperatura, humedad, tensiómetros, radiación, CO2, nivel del agua y etc.
Opciones de energía:
- 4 baterías alcalinas de tamaño «D» – RTU modulares
- 4 pilas alcalinas de tamaño «C» – RTU ECO
- panel solar de 2.5W + batería recargable de 12V 3.3aH
- panel solar de 2.5W + batería recargable de 12V 1.3aH (para unidades con entradas analógicas)
El sistema de RF utiliza las bandas ISM (433/868 Mhz) y potencia de transmisión de 10 mW, por lo tanto, es un SISTEMA LIBRE DE LICENCIAS
Las salidas pueden operar solenoides latch de 12V DC.
Hay varios modelos de RTU RF:
- RTU RF ECO – una solución económica (no modular), que se utiliza cuando los dispositivos en el campo se encuentren lejos uno del otro y expansión futura no sea probable.
- 1 salida / 1 entrada
- 2 salidas / 2 entradas
- RTU RF MODULAR – una solución modular, que se usa cuando los dispositivos están agrupados o cuando existe la posibilidad de una futura expansión.
- 2/4/6/8 salidas
- 0/4 entradas digitales
- 0/2/4 entradas analógicas (4-20mA / 0-5V, SDI-12)
La programación se realiza fácilmente mediante el uso de los interruptores DIP (excepto en la RTU con entradas analógicas, que requiere una conexión a una PC / computadora portátil)
