Tecnologías de RTU’s
RTU 2W

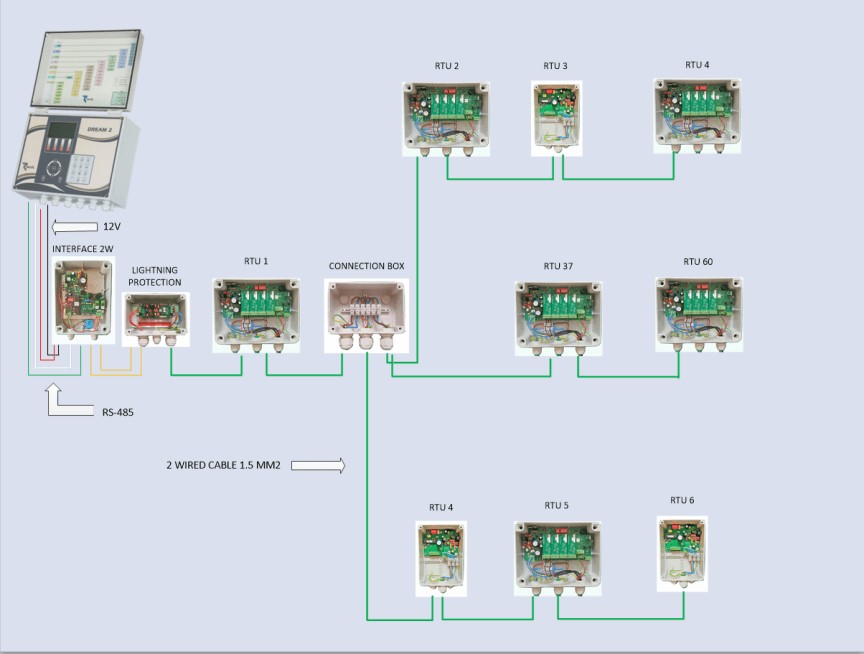

El sistema de 2W RTU se basa en un solo cable, que permite que los controladores compatibles controlen y monitoreen los dispositivos ubicados lejos del controlador.
El sistema está construido de dos partes principales:
- Interface 2W – se comunica con el controlador / unidad UNILINER en un lado y con las RTU’s de 2 W en el otro lado.
- 2W RTU – la RTU (unidad terminal remota) 2W es básicamente un controlador simple y pequeño que ejecuta todo lo que el INT 2W le indica.
El rango máximo entre el controlador y la RTU más lejana es de 10 km. Lo que significa que una INT 2W puede controlar y monitorear elementos en radio de 10 km!
Cada RTU de 2W es capaz de:
- Controlar:
- Bombas
- válvulas
- Inyectores de fertilizantes
- Filtros
- Monitorear:
- medidores de agua
- medidores de fertilizantes
- Flotadores de agua (reservorios y tanques)
- Sensor de presión
- Sensor de presión diferencial
- Sensores analógicos – temperatura, humedad, tensiómetros, radiación, CO2, nivel del agua y etc.
El tipo de cable en el sistema 2W debe ser NYY o XLP (tipo de enterramiento directo), y cada diámetro de cable debe ser de 1,5 mm ^ 2.
La energía a las RTU’s 2W esta suministrada por el mismo cable usando los mismos 2 hilos! Por lo tanto, no se necesita fuente de energía adicional.
Las salidas pueden operar solenoides latch de 12V DC.
Hay varios modelos de RTU 2W:
- RTU 2W ECO – una solución económica (no modular), que se utiliza cuando los dispositivos en el campo se encuentren lejos uno del otro y expansión futura no sea probable.
- 1 salida / 1 entrada
- 1 salida / 1 sensor de temperatura y humedad
- 2 salidas / 2 entradas
- 2 salidas / 1 sensor de temperatura y humedad
- RTU 2W ECO MOLDED – una solución económica (no modular), que se utiliza cuando las unidades se instalen sumergidas (en una caja de válvulas) y se requiera IP 68:
- 1 salida / 1 entrada
- 2 salidas / 2 entradas
- RTU 2W ECO TS – una solución económica (no modular), que se utiliza cuando los dispositivos en el campo estén lejos y se requiera la lectura de sensor analógico:
- 2 salidas / 2 entradas analógicas
- RTU 2W MODULAR – una solución modular, que se usa cuando los dispositivos están agrupados o cuando existe la posibilidad de una futura expansión.2/4/6/8 salidas
- 0/4/8 entradas digitales
- 0/2/4 entradas analógicas (4-20mA / 0-5V, requieren energía externa)
La programación se realiza fácilmente mediante el uso de los interruptores DIP (excepto en la unidad MOLDED que requiere una conexión a una PC / Laptop)
Cada RTU incluye una protección incorporada y resistente contra rayos, por lo tanto, no se necesita protección externa contra rayos para protegerlas.
